Análisis del Alto de Misael: PRUEBAS REALIZADAS

Caracterización física de la muestra

Color: Se pudo observar que en la muestra tenia un predominante color rojizo.

Olor: En la muestra se identifico un olor similar a ladrillo húmedo.

Textura: En el momento de extracción de la muestra se evidencio una textura suave y con un alto grado de humedad.

Brillo: La muestra era bastante opaca.

Gravedad especifica

La gravedad específica de un suelo se utiliza en el cálculo de las relaciones de fase de los suelos, en los cálculos de los ensayos de granulometría por sedimentación, compresibilidad y potencial de expansión.

El término partículas sólidas significa partículas minerales que ocurren naturalmente y no son solubles fácilmente en agua. En consecuencia la gravedad específica de los materiales que contengan materias extrañas (como cemento, cal y similares), materia soluble en agua (como el cloruro de sodio), y los suelos que contengan partículas con una gravedad especifica menor que uno requieren un tratamiento especial o una definición calificada de su gravedad específica.

PASOS:

1. Secamos la muestra de suelo en el horno.

2. Se selecciona lo que pasa el tamiz 40.

3. Se pulveriza con un rodillo para quitar toda la acumulación de granos.

4. Llenamos parcialmente el picnómetro con agua des ionizada.

5. Agregamos una pequeña parte de la muestra de suelo al picnómetro.

6. Se pone el picnómetro en una bomba de vacios(para sacar todo el aire posible), preferiblemente durante 3 días.

7. Luego se desconecta de la bomba de vacios y se llena de agua hasta el aforo (500 ml) y se vuelve a pesar.

· Masa picnómetro + agua(parcialmente llena)= m1

· Masa picnómetro + agua(parcialmente llena)+ suelo = m2

· Masa picnómetro + agua(totalmente llena)+ suelo = m3

· Masa picnómetro calibrado + agua(totalmente llena)= m4

Referencias:
--> http://www.unalmed.edu.co/~geotecni/GG-07.pdf

Análisis de Granulometría

Los granos que conforman en suelo y tienen diferente tamaño, van desde los grandes que son los que se pueden tomar fácilmente con las manos, hasta los granos pequeños, los que no se pueden ver con un microscopio. El análisis granulométrico al cuál se somete un suelo es de mucha ayuda par ala construcción de proyectos, tanto estructuras como carreteras porque con este se puede conocer la permeabilidad y la cohesión del suelo. También el suelo analizado puede ser usado en mezclas de asfalto o concreto.

Los Análisis Granulometricos se realizaran mediante ensayos en el laboratorio con tamices de diferentes enumeración, dependiendo de la separación de los cuadros de la maya. Los granos que pasen o se queden en el tamiz tienen sus características ya determinadas. Para el ensayo o el análisis de granos gruesos será muy recomendado el método del Tamiz; pero cuando se trata de granos finos este no es muy preciso, porque se le es más difícil a la muestra pasar por una maya tan fina.

Su finalidad es obtener la distribución por tamaño de las partículas presentes en una muestra de suelo. Para dicha distribución se emplean tamices normalizados y numerados, dispuestos en orden decreciente.

Fuente: Espinace R,1979.

Conclusión:

Mediante los experimentos realizados dentro del laboratorio, pudimos observar que el suelo se divide en Fracción Granular Gruesa y Fracción Granular Fina. Al realizar un estudio profundo de estos, nos dimos cuenta de características importantes como son: La Permeabilidad y Cohesión que poseen, las cuales nos permitirán verificar que tan apto puede ser para la realización de proyectos de construcción.

Referencias:

--> http://icc.ucv.cl/geotecnia/03_docencia/02_laboratorio/manual_laboratorio/granulometria

-->http://html.rincondelvago.com/analisis-granulometrico-de-los-suelos.html

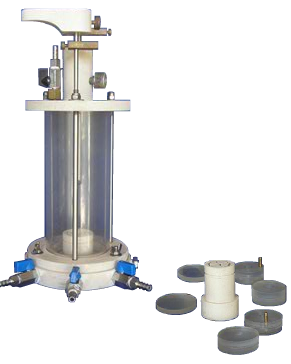

Ensayo Triaxial

Primeramente definiremos lo que se entiende por ensayos triaxiales consolidados, en estos tipos de ensayo el espécimen se consolida primeramente bajo una presión de confinamiento, así el esfuerzo llega a ser efectivo, es decir, la presión de cámara queda actuando sobre la fase sólida del suelo.

En un ensayo C.U. (consolidado no drenado), la muestra es llevada a la falla por rápido incremento de la carga axial, de manera que no exista cambio de volumen. El hecho esencial de este tipo de ensayos es no permitir ninguna consolidación durante el periodo de falla con la aplicación de la carga axial, esto se logra fácilmente en una cámara de compresión Triaxial cerrando la válvula de salida de las piedras porosas de la bureta (válvula que conecta el interior de la muestra de suelo con el exterior de la cámara de compresión).

Los parametros que se obtienen de esta prueba son:

C =cohesión

= Angulo de fricción
